厭氧消化產生大量的沼氣,其主要成分是CH4和CO2,還含有微量的H2S氣體,H2S溶于水汽中產生氫硫酸將對輸氣管道、貯氣柜和用氣設備造成嚴重腐蝕,并且有惡臭氣味。因此,污泥厭氧消化所產生的沼氣在利用之前必須經過脫硫處理。采用干法脫硫連續再生工藝去除沼氣中的H2S,具有設備結構簡單,操作簡便,H2S去除率高,運行費用低等優點,下面對沼氣干法脫硫連續再生工藝進行介紹:
一、沼氣干法脫硫連續再生工藝原理:

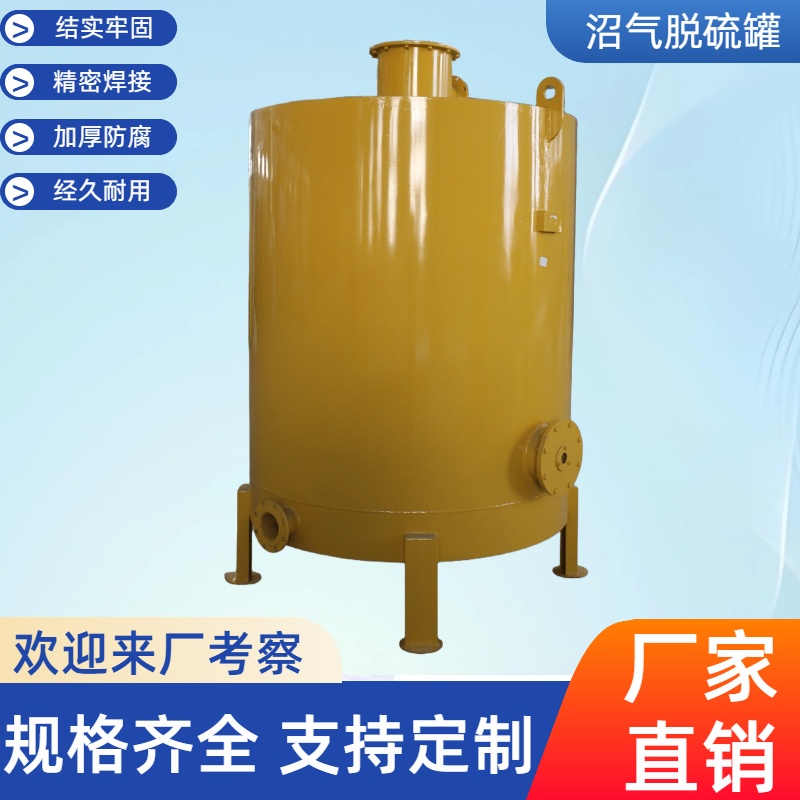

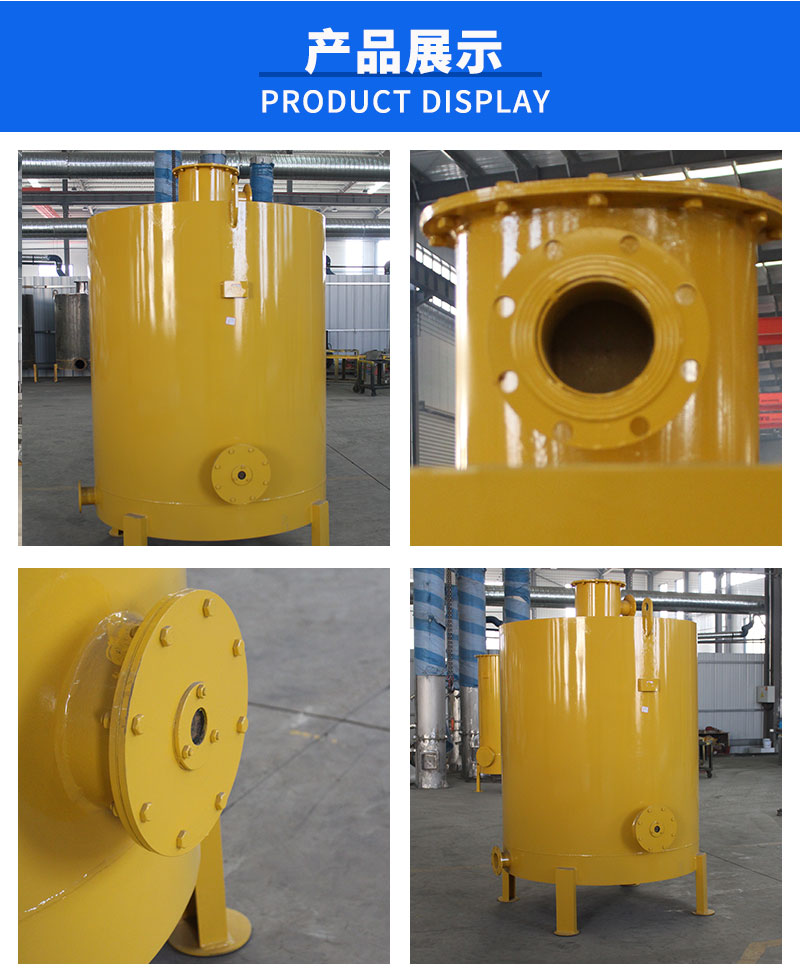

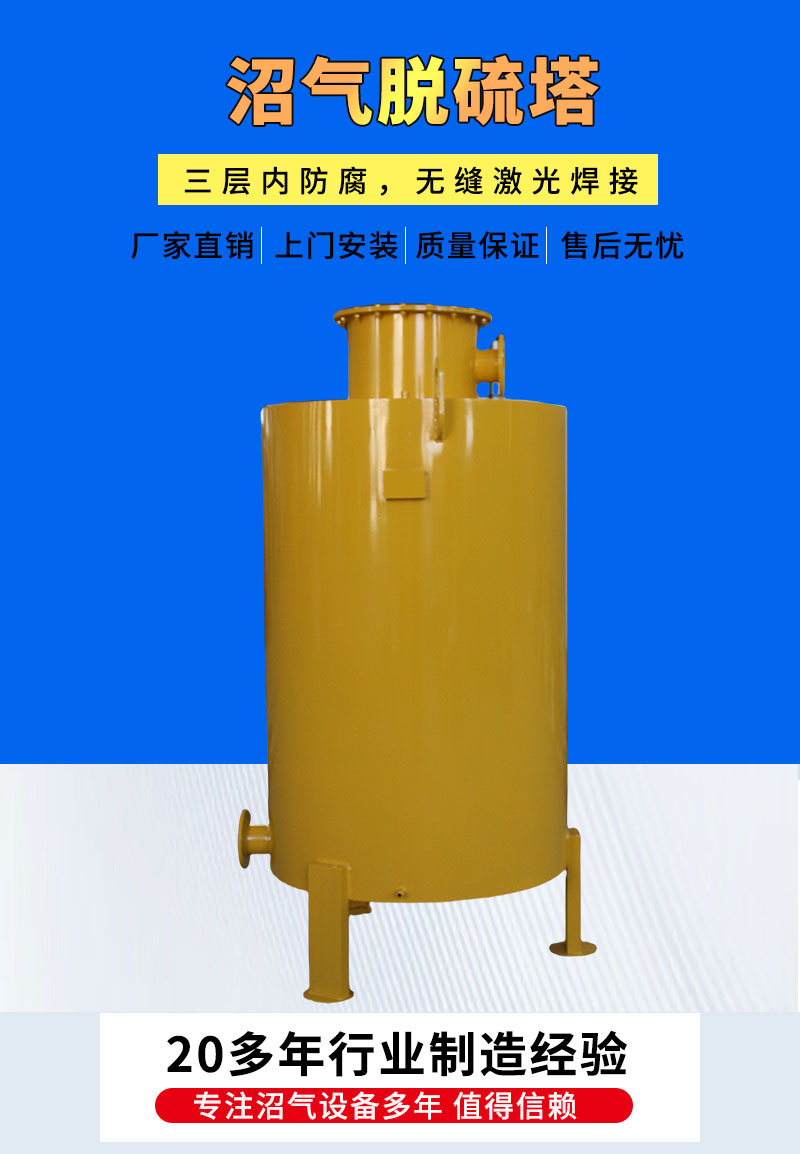

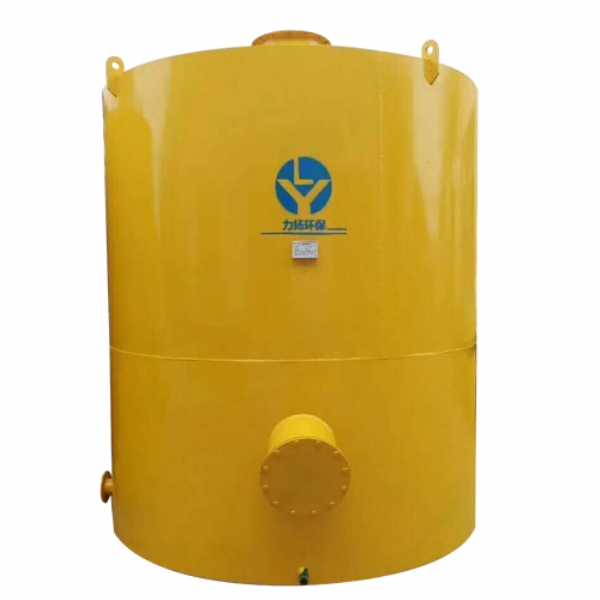

干法脫硫是在圓柱狀脫硫塔內裝填一定高度的脫硫劑,沼氣自下而上通過脫硫劑,H2S被去除,實現脫硫過程,水處理廠常用的脫硫劑為氧化鐵,其粒狀為圓柱狀,氧化鐵脫硫的原理如下:
Fe2O3·H2O+3H2S=Fe2S3·H2O+3H2O
由上面的反應方程式可以看出,F(xiàn)e2O3吸收H2S變成Fe2S3,隨著沼氣的不斷產生,氧化鐵吸收H2S,當吸收H2S達到一定的量,H2S的去除率將大大降低,直至失效。
二、脫硫劑的再生與利用:
Fe2S3是可以還原再生的,與O2和H2O發生化學反應可還原為Fe2O3,原理如下:2Fe2O3·H2O+3O2=2Fe2O3·H2O+6S綜合以上兩2反應式,沼氣脫硫反應式如下:H2S+1/2O2=S+H2O(反應條件是Fe2O3·H2O) 由以上化學反應方程式可以看出,F(xiàn)e2O3吸收H2S變成Fe2S3,Fe2S3要還原成Fe2O3,需要O2和H2O。
三、操作注意事項:
定期檢測脫硫前沼氣中H2S的含量,還要檢測脫硫后的H2S的含量,當脫硫效率低于90%時,說明脫硫劑已接近飽和硫容,脫硫劑已失效,需要進行還原。脫硫器一般一用一備,一個飽和時立即進行還原,使用另一個備用的進行脫硫,這樣來回交替使用,即可有充足的還原時間,又不會耽誤正常運行。

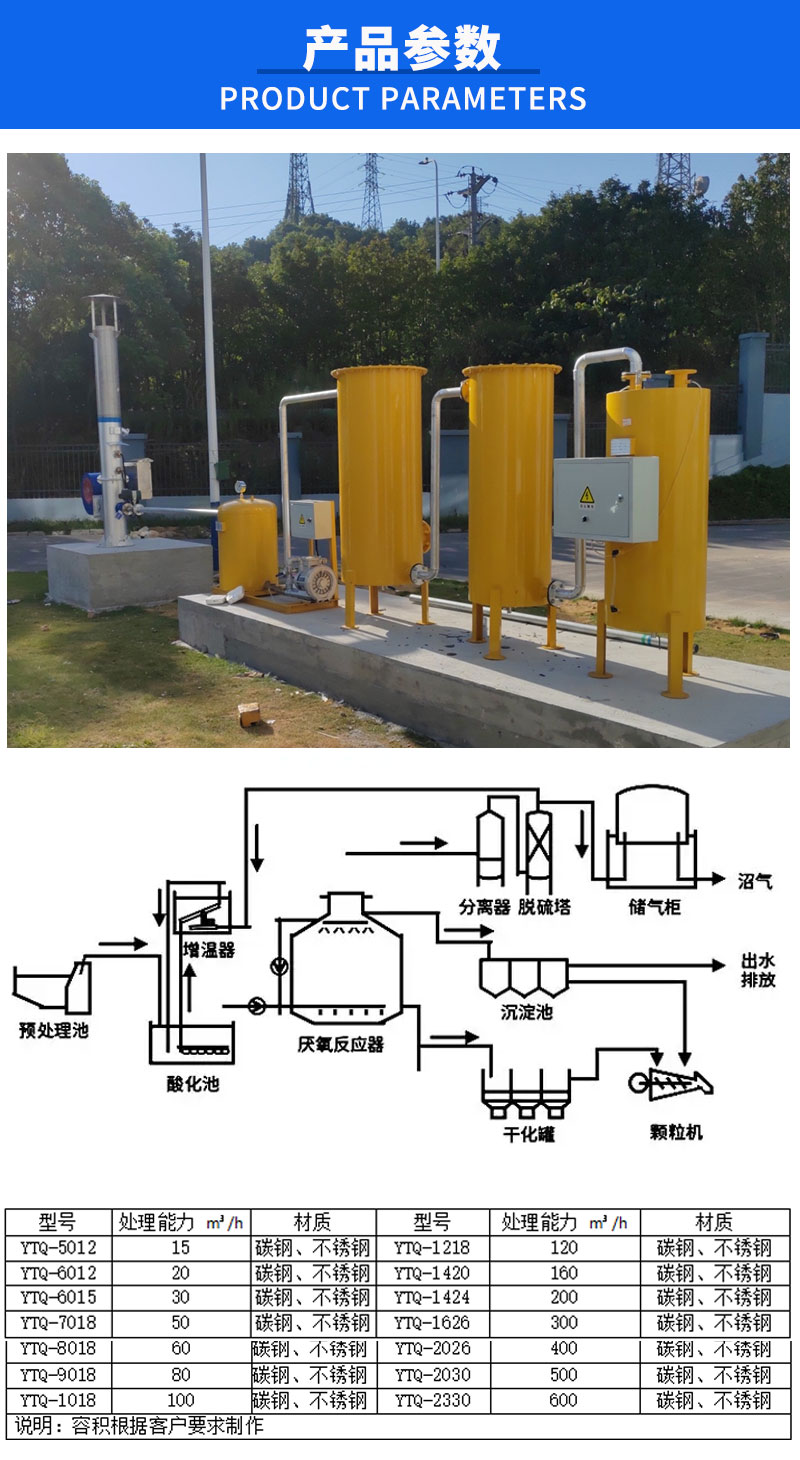

四、參數:
過氣量m3/h | 脫硫器型號 |
4 | YTQ-2-3080 |
8 | YTQ-2-4010 |
15 | YTQ-2-5012 |
20 | YTQ-2-6012 |
30 | YTQ-2-6015 |
40 | YTQ-2-6516 |
80 | YTQ-2-9018 |
120 | YTQ-2-1218 |
160 | YTQ-3-1420 |
200 | YTQ-3-1424 |
300 | YTQ-3-1626 |
400 | YTQ-3-2026 |
